本周精选 | 强烈为你推荐新月光电SMD系列主推产品及其优势

浏览次数: 日期:2017-11-09

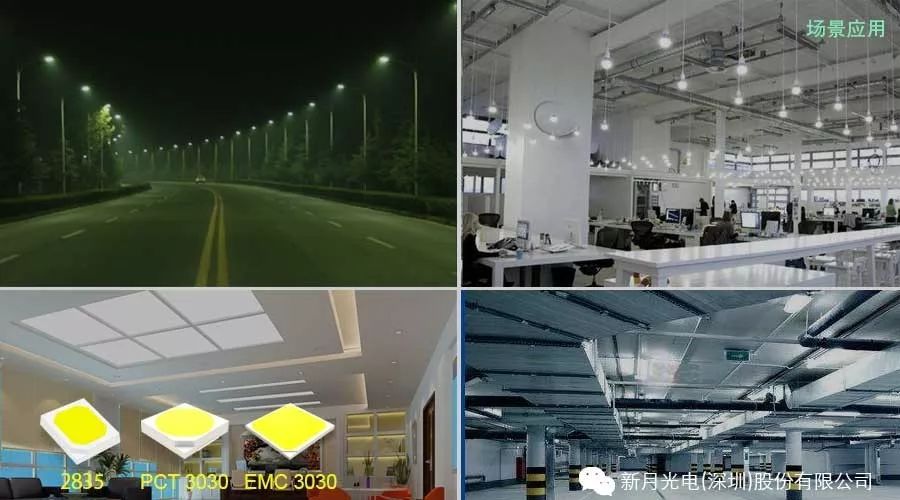

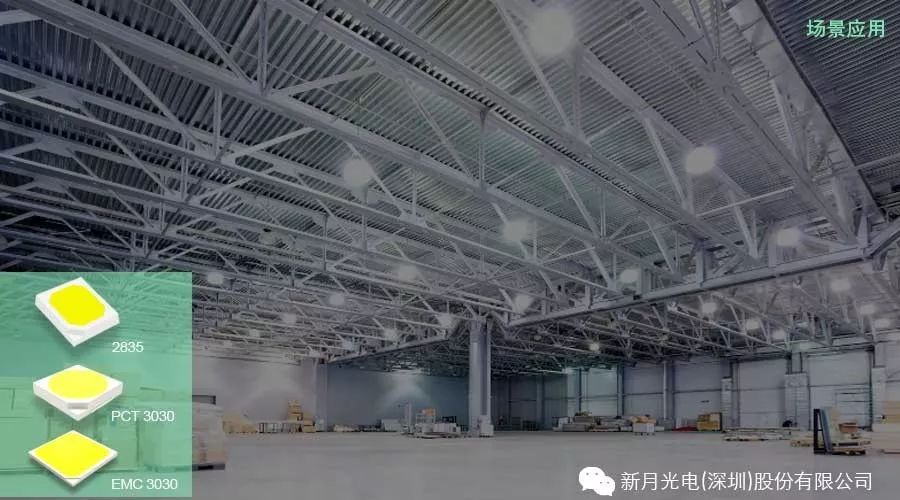

新月光电SMD产品已全面上市,其日产能达到3—5KK,拥有全新的自动化生产设备;SMD目前已经通过各项信赖测试、老化测试、LM-80测试 ;我司SMD系列大功率LED是采用EMC/PCT材质的一种SMD贴片光源,具有高光效,低光衰,高一致性和性价比,广泛应用于植物照明,普通照明、城市亮化、汽车照明、LCD背光等照明领域。

 一、SMD的定义



      SMD它是Surface Mounted Devices的缩写,意为:表面贴装器件;它是SMT(Surface Mount Technology)元器件中的一种。



 二、SMD的特点

1.发光角度大,发光效率高,无光斑;

2.产品体积小;

3.可靠性高、抗振能力强;

4.易于实现自动化生产,提高生产效率。



 三、SMD的用途

1.城市商业照明应用;

2.汽车信号灯;

3.室内照明;

4.灯管、灯条、模组;

5.发光字、标志照明等等。

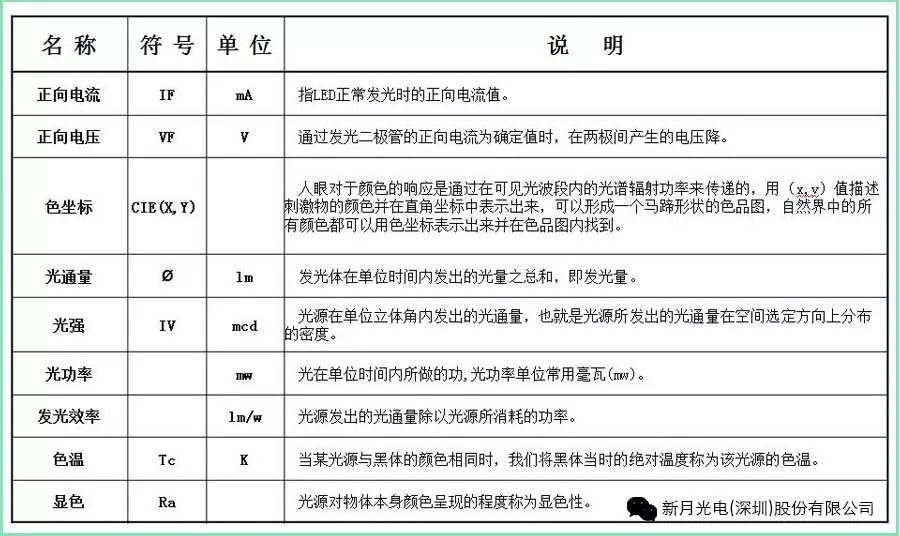

 四、SMD的性能参数

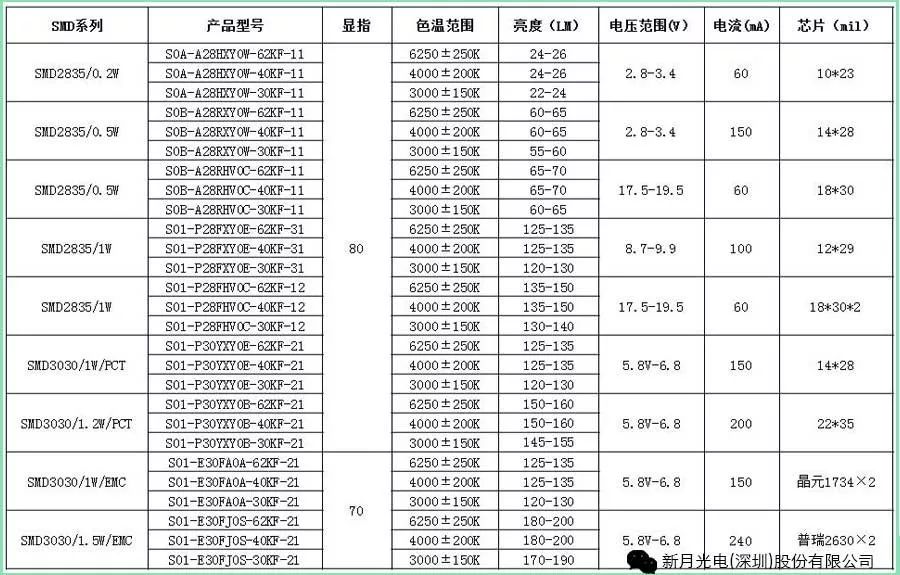

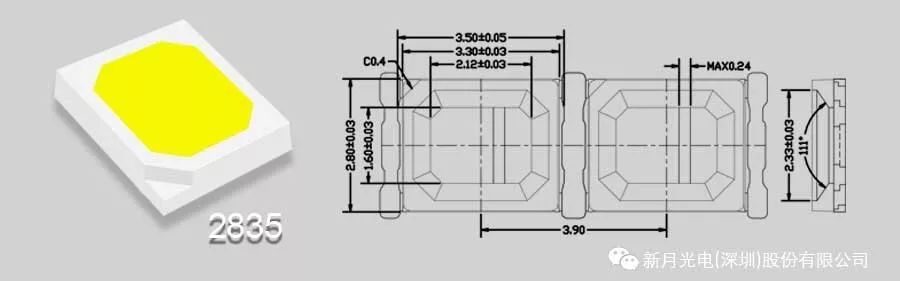

 五、公司主推SMD的产品型号



 六、我司SMD产品的优势一

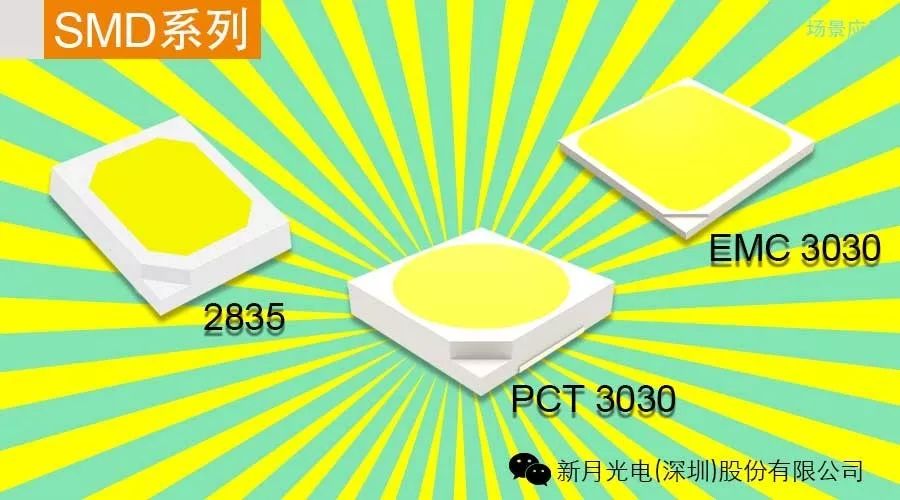

▶ SMD系列产品

① 产品抗硫化能力较强,相比同类型产品批量硫化实验维持率在90%以上;

② 高品质的焊线模式及焊线质量确保产品回流焊及长期使用的寿命;

③ 通过方案搭配促使荧光粉和芯片激发出最佳的光效满足客户性价比需求;

④ 使用ERP标准和能源之星分光标准确认好色系中心点以满足以客户国际化需求;

⑤ 通过工艺精细化管理,确保单批次白光产品色色容差<5,确保客户使用颜色一致性。确保批次间中心色温色容差<2,确保客户批次间颜色一致性。

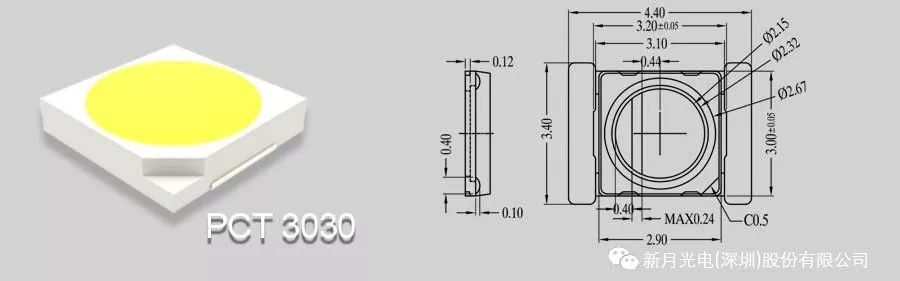

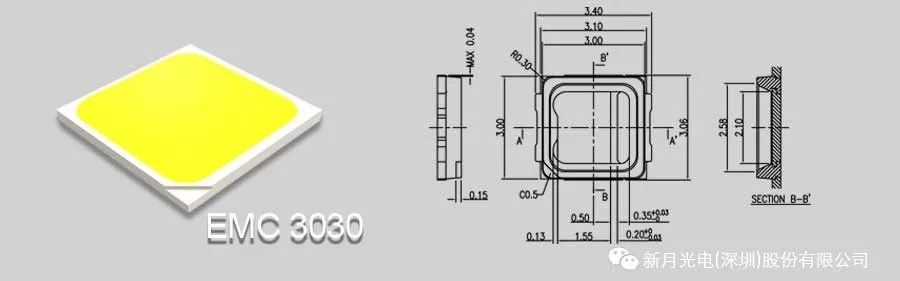

▶ EMC/PCT3030系列产品

① 采用离心工艺,确保光斑最佳效果,提高硫化效果;

② 耐高温能力更强,相同产品对比1000 H  105℃对比光维持率提升5%;

③ 集中度更强,确保客户使用透镜颜色确保光斑和一致性效果最佳。



 六、我司SMD产品的优势二

① 我司SMD/EMC产品已经均已通过LM-80;LNT62471-蓝光危害测试;同行很多公司未做此两项测试;

② 我司色系采用的是国际通用的能源之星的测试标准;采用此标准的好处:颜色一致性好,行业认可,方便出口,符合客户需求;

③ 我司产品可根据客户需求进行定制;可以根据客户的需求量身定制方案,满足客户需求,配合客户开发新方案。



 七、SMD的使用过程注意事项()

1、测试电路:( Test circuit)

 防止超过额定电流 :(Over-current-proof)

   用户必需加串电阻保护,否则有轻微的电压变化,将造成很大的电流变化(产品会被烧毁)。

   Customer must apply resistors for protection; otherwise slight voltage shift will cause big current change(Burn out will happen).





2、采用恒流电源:(The constant current power supply:)

▶ 建议用户采用恒流源驱动测试LED。

   Users are suggested the constant current source driver testing led.



3、SMT吸嘴选取:(How to choose the collet)

▶ 吸嘴设置不当产生的异常: (Abnormal situation caused by improper setting of collet)选取合适的吸嘴是提高产品品质的关健所在,因LED与其它电子元件不同,它所承担的不只是电性的输出还有光学部份的输出,因此特性就决定了LED的命运在SMT过程中变的比较脆弱。若机器吸嘴下压高度设置的不当,即当吸嘴在吸起和放下材料的时候都有可能造成对LED的不亮或闪烁及品质问题。

   To choose the right collet is the key issue in improving the product’s quality.LEDis different from other electronic components, which is not only about electrical output but also for optical output. This If the collet!ˉs lowering down height is not well set,it will bring damage to the gold wire at the time of collet!ˉs picking up and loaing which will cause the LED fail to light up, light up now and then or other quality problems.



 吸嘴的选取:(How to choose the collet)

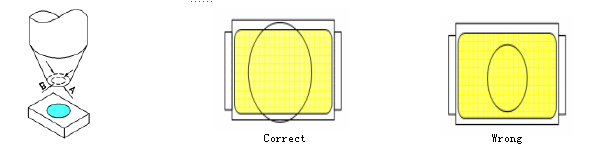

   客户在SMT时直径尽量选择比LED(胶体)发光面大的吸嘴防止吸嘴下压高度设置的不当造成对LED内部金线的损坏。根据不同产品吸嘴选取如下图:

    During SMT, please choose the collet that has larger outer diameter than the lighting area of lens,  incase that improper position of collet will damage the gold wire inside the LED. Different collets fit for different products, please efer to the following pictures cross out:

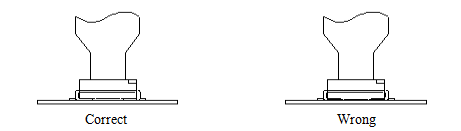

▶ 吸嘴高度设置:( How to set the height of collet)

   在正面发光二极管SMT时吸嘴下压高度是引响LED品质的直接因素,因吸嘴下压太深会压迫LED胶体导至内部金线变形或断裂,造成LED不亮或闪烁;LED的焊盘同PCB焊盘刚好接触最好,吸嘴高度设置如下图:

   The reason why for top view SMD, the height of collet before it presses downward will directly affect the quality of products during SMT is that if the collect go down too much, it will press lens and cause the distortion or breaking of gold wire. The setting of collet position should follow the pictures bello.



4、储藏 :(Storage)

1.建议把产品储藏于以下的条件:相对湿度:60%(最大)温度:5℃~30℃(41℉~86℉)

   It is recommended to store the products in the following conditions:Humidity: 60% R.H. Max. Temperature : 5~30(41~86)



2.在封装袋内的保质期:在<5℃~30℃  和<30%R.H(相对温度)的条件下12月,打开包装后,产品需在一个星期内使用,或者储存于相对湿度≦20%R.H的密封包装中。

   Shelf life in sealed bag: 12 month at 5~30 and 60% R.H.  after the package is Opened, the products should be used within a week or they should be keeping to stored at 20 R.H. with zip-lock sealed.



3.Soldering Iron(烙铁焊接)

① 当手工焊接时,烙铁的温度必须小于300℃,时间不可超过3秒;

    When hand soldering, keep the temperature of  iron below less 300℃ less than 3 seconds;

② 手工焊接只可焊接一次;

     The hand solder should be done only one times;

③ Repairing (修补)

    LED回流焊后不应该修复,当修复是不可避免时,必须使用双头烙铁(如下图),但必须事先确认此种方式会或不会损坏LED本身的特性。

    Repair should not be done after the LEDs have been soldered. When repair-ing is unavoidable, a doublehead soldering iron should be used (as below figure). It should be confirmed in advance  whether the characteristics of LEDs will or will not be damaged by repairing.
