新月光电|SMD 3030产品热潮风暴来袭!

浏览次数: 日期:2017-04-24

新月光电|SMD 3030产品热潮风暴来袭!

       新月光电SMD 3030产品已全面上市,其日产能达到1—1.5KK,拥有全新的自动化生产设备;SMD 3030目前已经通过各项信赖测试、老化测试、LM-80测试 ;我司SMD3030系列大功率LED是采用EMC/PCT材质的一种SMD贴片光源,具有高光效,低光衰,高一致性和性价比,广泛应用于植物照明,普通照明、城市亮化、汽车照明、LCD背光等照明领域。

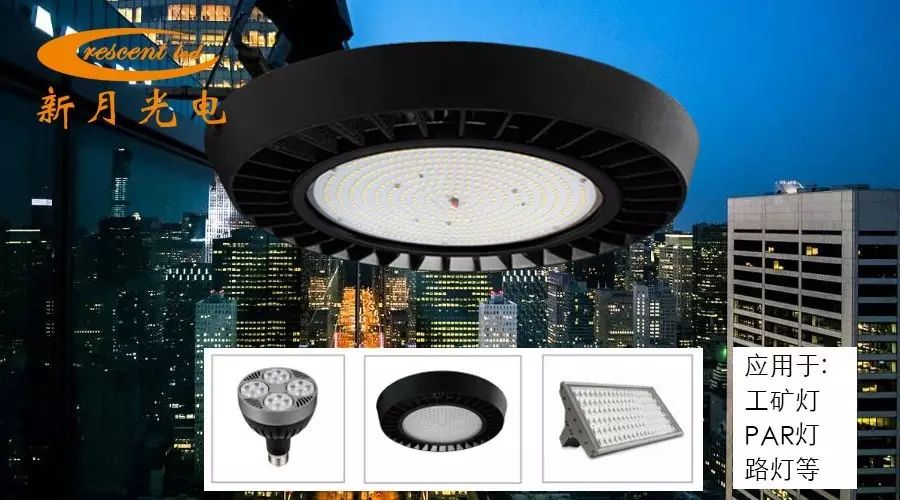

应用范围

应用范围:工矿灯、PAR灯、路灯等



产品基本参数

产品类型Product type:SMD LED

功       率Power(W):1W

光       效Lighting Effect(LM/W):120-160

电压VF(V)/电流IF(mA):3v/350mA、6v/150mA

显色指数Ra:>70/>80

色      温CCT(K):1900K-3000K-4000K-6000K

发光颜色Light Color:点粉黄/暖白/自然白/正白

发光角度Viewing angle:140°

产品尺寸Size:3*3mm

发光面积Emitting Area:∅2.6mm

低光衰Low light degradation:1000小时光衰小于1%

LED结温:115°C







工艺说明

材     质——EMC/PCT

热     阻——12°C/W

发光角度——140°

光    效——>130>140>150LM/w







PCT材质为热塑型材料,在高温承受能力、高温长时间耐黄变、高反射率、抗UV照射上都要优于现有的传统型PPA热固型材质光源。它可达到其他同类材料不可比拟的颜色稳定性和低吸水性(千分之一左右),此外PCT材质具有高耐热性、抗UV、高气密性等优点,具有较低的吸水率、成型收缩率以及良好的尺寸稳定性,产品材质的优化,增加了产品的可靠性,为客户提供更加优惠高性价比的产品。

EMC材料具有高可靠性、高导热性、高耐热耐湿性和低应力、低膨胀系数,具高耐热、抗UV、高电流、体积小、抗硫化的特性等优良性能。







衰减率:



LM-80报告:



光谱强度分布:









我司产品具有以下优秀特性:

1.采用低热阻设计结构,超薄高度仅0.52mm

2.尺寸小,设计灵活

3.全自动一体化成型工艺

4.光源均匀性好,视角宽

5.高光效、高光通量维持率

6.高耐热EMC/PCT封装

7.紧凑的封装尺寸规格

8.高显色性高光效,在保证在高显色指数RA80的前提下,实现最高的光效。(高显指,高亮度)



包    装

注意事项

1.回流焊建议重复焊接不要超过两次;

2.LED焊接后不建议进行返工,当返工不可避免时必须使用合适的工具;

3.注意调整焊接条件,避免产生虚焊、假焊现象;

4.焊接后请勿弯曲、高频率振动及无保护叠加灯板;

5.焊接前关注内部湿度卡变化,若出现受潮必须进行除湿后才能焊接使用;

6.我们建议的回流焊温度为240℃±5℃,最高的焊接温度要控制在260℃以内;

 7.当产品在处在高温状态中时不要对其硅胶施加压力。

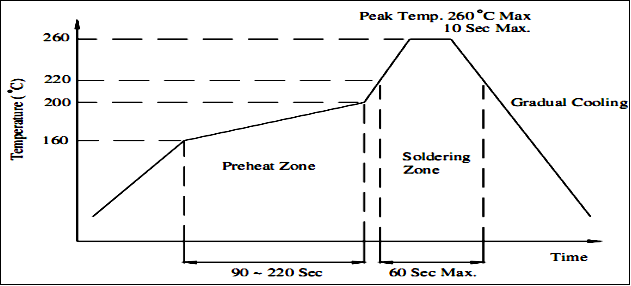

回流焊接曲线图:

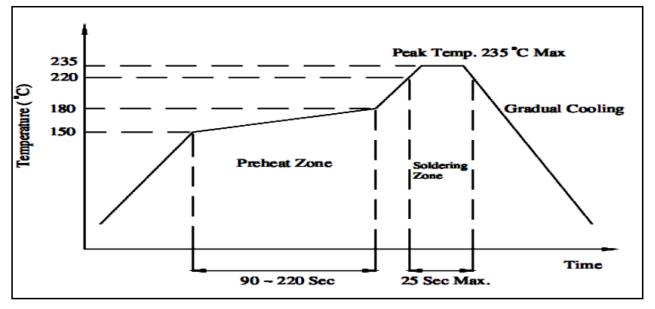

有铅焊接



无铅焊接







焊接注意事项

1.建议使用回流焊设备焊接;



2.不建议使用高温平台进行焊接,若无法避免请控制温度均匀性及ESD防护;

3.不建议手工焊接。



回流焊注意事项

1.确保实际温度与回流焊接条件相符合;

2.在回流焊接过程中,请勿施加压力于LED表面;

3.回流焊后,PCB板在包装或者存储前需冷却至常温且不得进行无防护叠加;

4.焊接过程中的ESD防护。
