惊呆了!看射雕英雄传,用新月光源葵花宝典

浏览次数: 日期:2017-04-24

惊呆了!看射雕英雄传,用新月光源葵花宝典

亲爱的客户:

     非常感谢您们长期以来对新月光电的信任和支持,为能更好的个性化服务于客户端的正确使用方法,该说明书主要着重于客户使用 LED 产品过程中的注意事项,是为了能安全、 合理、有效地使用本公司的 LED 产品, 减少质量及相关费用损失,请在使用本公司 LED 产品前请仔细阅读该说明书,并落实于生产、品质、工程等各部门进行宣导或传递。





一、LED产品的储存要求及装运



  1. LED 产品在包装完好的情况下,我司建议产品存储温度5-30℃/湿度<60%的环境中,其周围环境应避免含硫、酸碱性及其它腐蚀性气体存在。

  2. LED产品的存储及装运过程中,应尽量避免多层叠压、 撞击和跌落损伤,严禁因外力对仿流明大功率 LED 透镜、 集成COB光源产品发光区域造成按压损伤。

  3. 已开包装的 LED 光源请在 168H 内使用安装完毕, 如未用完之产品,请进行除湿后密封保存。除湿条件:单颗80°C±5°C,8H/COB集成 120°C±5°C,4H。产品密封保存有效使用期为半年。



二、LED产品的焊接及使用说明

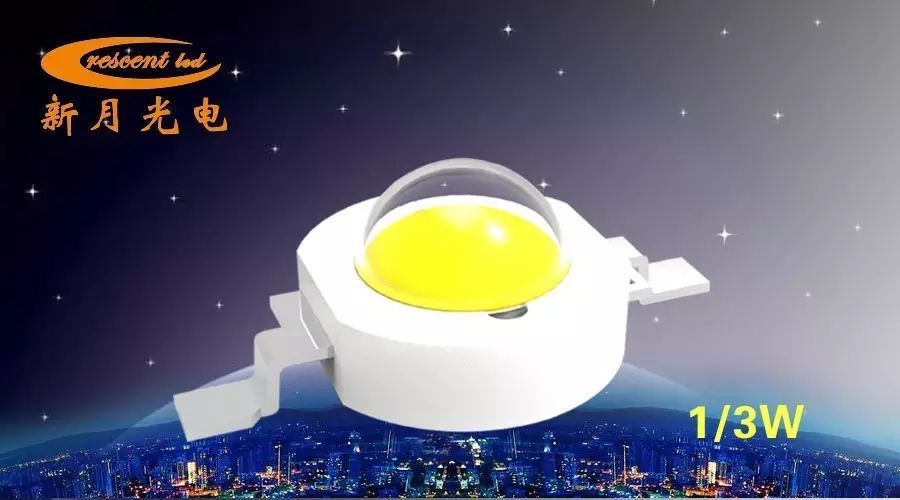

1.单颗仿流明产品



1.1  单颗仿流明产品有高温透镜常规透镜两种类型,常规透镜不可过回流焊,推荐使用恒温烙铁手工焊接。

1.2  焊接要求手工焊接选择烙铁功率应低于 20W,烙铁温度<350℃,焊接时间3-5秒,同时避免多次焊接。高温透镜推荐使用回流焊,曲线温度最高不可超过200℃。焊接完毕后请不要弯曲已焊 LED 的 PCB 板,清洗 PCB 板请使用洗板水手工擦拭。

1.3  温度控制:保证散热前提条件为:支架铜柱、引脚温度为<75°C,在此温度以下散热符合产品寿命要求;为确保在组装时降低接触热阻,请注意底部锡膏焊接或导热膏涂布均匀且分布面积合理,不可出现太少或高低不平等现象。以上散热介质需保证电介质耐压测试至少通过500V。

1.4  驱动控制:本产品需使用恒流源进行驱动,且输出电流符合规格书上的功率使用范围,如需使用恒压源或其他使用条件,请进行使用效果风险评估。

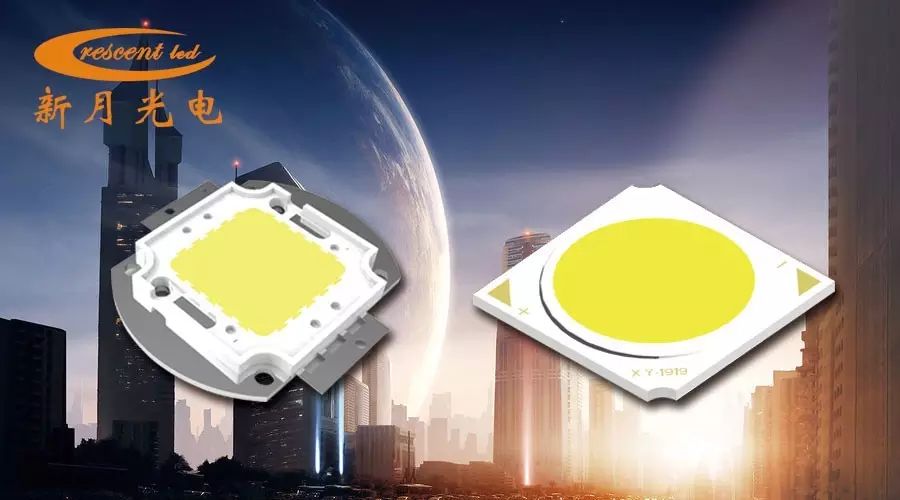

2.集成COB大功率光源产品



2.1  焊接要求:此产品不可使用回流焊接的作业方式, 手工焊接烙铁温度设定 350℃,焊接时间不可超过5 秒,同时避免多次焊接。作业时请勿挤压光源发光处,以免压伤或压死光源,保持光源表面无化学物或污染物,防止光源遇热发生化学反应。灯珠表面胶体保护膜待焊接完成后才能揭开。

2.2  温度控制:保证散热前提条件为:请务必将TS点(负极焊盘)控制在85℃以下,建议COB胶体表面温度控制≤200℃。为确保在组装时降低接触热阻,请注意导热膏涂布均匀且分布面积合理,不可出现导热膏太少或涂抹高低不平等现象。如使用导热胶垫时,请确保螺丝安装后基板与导热胶垫的完全接触,不可存在中空现象。产品在此类耐热介质下,能通过至少500伏的耐压测试。

2.3驱动控制:本产品需使用恒流源进行驱动,且输出电流符合规格书上的功率使用范围,如需使用恒压源或其他使用条件,请进行使用效果风险评估。



三、注意事项:

     本产品不可在以下条件下使用,如果产品在以下条件下使用,评估其使用效果和风险是有必要的。

3.1  未采取有效的措施来防止ESD静电产生,相关设备机器、测试仪器等等未有效接地。

3.2  直接或间接的打湿或受潮,比如淋雨等。

3.3  被暴露于腐蚀性气体(如 Cl2,H2S、NH3、SOx、NOx等)

3.4  被暴露于粉尘、液体或油;

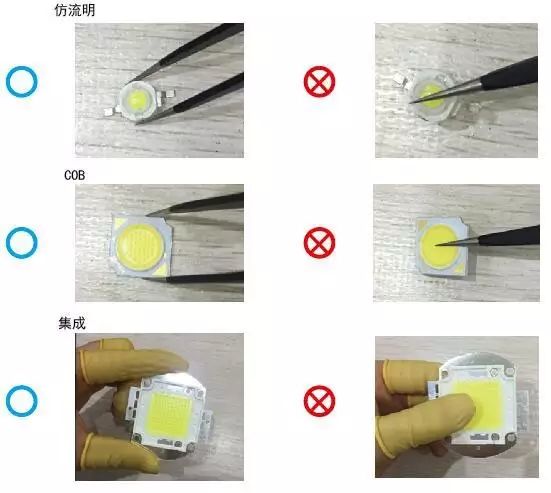

四、正确的取拿产品方式图示:
